AutoCAD Electrical 2027 online kaufen

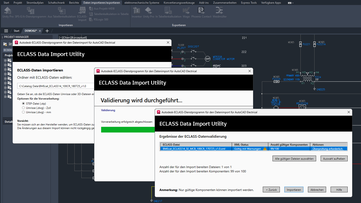

ECLASS-Dienstprogramm für den Datenimport

Die Websites oder Produktkataloge vieler Hersteller bieten ECLASS-konforme Produktspezifikationen. Diese Spezifikationen können technische Details, Bemaßungen, Zertifizierungen, Standards, Produktbeschreibungen, Teilenummern und Verknüpfungen zur Dokumentation des Herstellers umfassen.

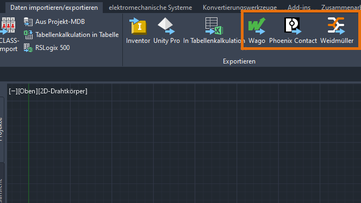

Exportieren von Klemmenleisten in Herstelleranwendungen

Sie können Klemmenleisten aus dem AutoCAD Electrical-Toolset exportieren und in Wago Smart Designer, Phoenix Contact CLIPX Engineer oder Weidmüller Configurator importieren. Mit diesen Herstellerwerkzeugen können Sie Klemmenleisten entwerfen, bearbeiten und validieren.

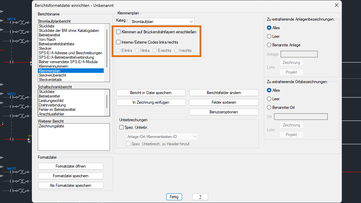

Verbesserungen bei Berichten zum Klemmenplan

Sie haben jetzt die Möglichkeit, Klemmen auf Brückendrahtlayern einzuschließen und interne oder externe Bezeichnungen beim Erstellen von Berichten zum Klemmenplan links oder rechts anzuzeigen.

Geometriebereinigung

Bei der Geometriebereinigung werden Zeichnungen gescannt, um häufige Geometriefehler, einschließlich Lücken, Verlängerungen, Unterlängen und falsch ausgerichtete Winkel, zu finden.

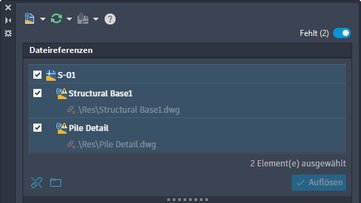

Verbundene Referenzen

Verbundene Referenzen verbessern den Arbeitsablauf zum Aktualisieren der Pfade fehlender externer Zeichnungsreferenzen (XRefs). Beim Arbeiten mit Zeichnungen, die Referenzen enthalten, können Sie mit dem neuen Schalter Fehlt zur Ansicht Fehlende Referenzen im Bereich Dateireferenzen wechseln.

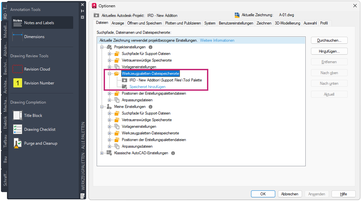

Verbundene Support-Dateien: Werkzeugpaletten

Werkzeugpaletten- und Erstellungspalettendateien können gemeinsam mit anderen Benutzern genutzt werden, die an demselben in Forma Data Management gespeicherten Autodesk-Projekt arbeiten.

Steigern Sie Ihre Produktivität um bis zu 95 % mit Funktionen für die elektrotechnische Planung, mit denen Sie elektrische Steuerungssysteme erstellen, ändern und dokumentieren können.

Das Electrical Toolset bietet Ihnen die folgenenden Möglichkeiten:

• Zugriff auf eine Bibliothek mit mehr als 65.000 intelligenten Elektrosymbolen.

• Automatische Nummerierung von Drähten und Erstellung von Komponentenbeschriftung

• Automatische Generierung und Aktualisierung diverser benutzerdefinierter Berichte

Aktualisierung Drahtnummernbeschriftungen in Schaltschrank-Grundrissen

In dieser Version können Sie nun projekt- oder zeichnungsweite Drahtnummernaktualisierungen verwenden, um die Beschriftungen in Schaltschrank-Grundrissen und Mehrfachklemmen-Darstellungen zu aktualisieren, inklusive grafischer Klemmenleisten, tabellarischer Klemmenleisten und Brückendiagramme.

Erweiterte Kabelbezeichnungsbibliothek mit Durchmesserinformationen

Kabelbezeichnungssymbole in der Stromlaufplanbibliothek für alle vorhandenen Normen werden nun aktualisiert, um das NENNWERT2-Attribut einzuschließen. Dieses Attribut ermöglicht die Anzeige von Durchmesserinformationen entweder aus der definierten Aderliste in den Katalogdaten oder aus manuell eingegebenen Werten.

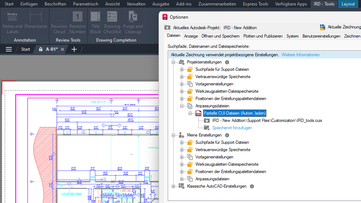

Verbundene Support-Dateien

Support-Dateien sind jetzt verbunden, d. h., alle Zeichnungen und Teamkollegen in einem Autodesk Docs-Projekt können gemeinsam einen Satz Support-Dateien nutzen

Markierungsimport und Markierungsassistent

Markierungsimport und Markierungsassistenten wurden verbessert, insbesondere das Importieren von Markierungen aus Autodesk Docs in AutoCAD, wodurch Bauzeichner Revisionen einfacher integrieren können.

Aktualisierter Hersteller-Kataloginhalt

Das AutoCAD Electrical 2026-Toolset enthält Schneider Electric-Kataloginhalte und zugehörige Schaltschrank-Umrisszeichnungen für Steuerungsrelais, Kontrollleuchten, Schaltflächen, Wahlschalter, Zeitrelais und Gehäuse.
Mit dieser Version kommen außerdem der Siemens AG-Kataloginhalt und die zugehörigen Schaltschrank-Umrisszeichnungen für die LOGO! Serie, DP-Serie, ET200-Serie, HMI-Serie, S7-1200-Serie und S7-1500-Serie hinzu.
