Print2CAD - Artificial Intelligence

Print2CAD 2018 ist mit dem CAD-System CAD.direct nun erhältlich. Ein Upgrade von früheren Versionen ist auch möglich.



Aktuelle Promos

Angebot/Testversion anfordern

SOFiSTiK Reinforcement Detailing

354,62 €

  • verfügbar

Das Tool für den effizienten CAD-Anwender!



Neue Funktionen der Version:

  • 64 bit Power, keine Limitierung der PDF-Elementeanzahl und Rasterbild-Größe mehr
  • neue Raster in Vektor 64 bit Engine mit Rahmen-, rechte Ecken-, Kreise- und Symbolerkennung
  • neue OCR-Engine mit Texterkennung von Texten als Linien, Schraffuren oder Rasterbilder
  • neue Kalibrierung der Koordinaten mit spezieller Angleichung-Methode für PDF-Koordinaten
  • beinhaltet Vollversion vom CAD-System CAD.direct für Editing und Viewing von DWG/DXF

Programmfunktionen

-  PDF in DWG-Formate Konvertierung (für alle CAD-Systeme)

-  PDF in DXF-Formate Konvertierung (für alle CAD-Systeme)

-  TIFF in DWG/DXF-Formate Konvertierung (für alle CAD-Systeme)

-  EPS/PS/PostScript in DWG/DXF- Formate Konvertierung (für alle CAD-Systeme)

-  OCR Texterkennungen

-  OCR Linientyperkennungen

-  OCR Eichung der Koordinaten

-  Normierung der Texthöhen nach ISO

-  DWG in PDF-Formate Konvertierung

-  DXF in PDF-Formate Konvertierung

-  PDF in TIFF unkomprimiert

-  PDF in TIFF LZW

-  PDF in TIFF G4

-  PDF in TIFF G3

-  PDF in JPEG

-  PDF in GIF, PNG, BMP, RAW

-  PDF in EPS (PostScript)

-  PDF in Raster mit Antialiasing

-  PDF in 1, 2, 4 oder 8 bit Farbqualität Raster

-  Integrierter Viewer für DWG und DXF

-  Integrierter Viewer für PDF, HPGL, DWF, TIFF und JPEG

-  HPGL und HPGL2 in DWG-Formate Konvertierung (für alle CAD-Systeme)

-  HPGL und HPGL2 in DXF-Formate Konvertierung (für alle CAD-Systeme)

-  DWF in DWG-Formate Konvertierung (für alle CAD-Systeme)

-  DWF in DXF-Formate Konvertierung (für alle CAD-Systeme)

-  JPEG in DWG-Formate Konvertierung (für alle CAD-Systeme)

-  JPEG in DXF- Formate Konvertierung (für alle CAD-Systeme)

-  BMP in DWG-Formate Konvertierung (für alle CAD-Systeme)

-  BMP in DXF- Formate Konvertierung (für alle CAD-Systeme)

-  GIF in DWG-Formate Konvertierung (für alle CAD-Systeme)

-  GIF in DXF-Formate Konvertierung (für alle CAD-Systeme)

-  PNG in DWG-Formate Konvertierung (für alle CAD-Systeme)

-  PNG in DXF-Formate Konvertierung (für alle CAD-Systeme)

-  Erstellung von DWG und DXF Version 12 bis 2010 und höher

-  Erkennung von PDF Texten

-  Erkennung von PDF Layer

-  Vektorisierung der Pixelbilder in PDF

-  250 Seiten Handbücher mit über 150 Illustrationen

-  Erkennung von Linientypen

-  Einbinden von Rasterbildern in DWG bzw. DXF (einfache Vektorisierung)

-  Bereinigungen der engliegenden Stützpunkte der Polylinien

-  Rekonstruktion der Kreise und Bögen

-  Transformation und Skalieren der Koordinaten

-  Nullpunkt Optimierungen

-  Rekonstruktion der Layerstruktur nach Farbe bzw. Elementart

-  Anpassung der Farben

-  Anpassung der Layernamen

-  Start mit tausenden von Dateien

-  DWG/DXF Postprozessor fuer Änderungen der Zeichnungsstruktur
-  Verändern der Layernamen
-  Verändern von Farben
-  Verändern von Textinhalten
-  Verändern von Fonts
-  DWG/DXF Redlining in konvertierten Dateien


* für alle CAD-Systeme

Highlights

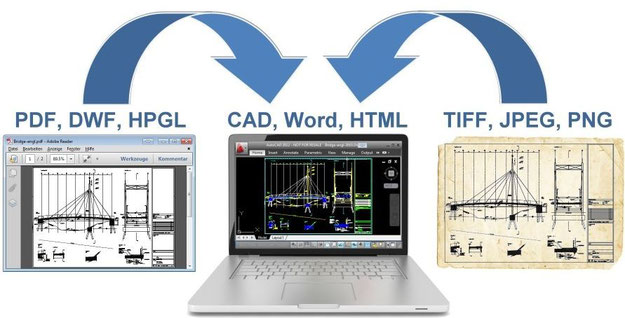

Print2CAD wandelt PDF-Dateien in eine DWG- oder DXF-Datei um, die dann in ein beliebiges CAD-System zur Bearbeitung importiert werden kann. Print2CAD ist ein autonomes und CAD-System-unabhängiges Programm. Print2CAD wandelt auch DWG / DXF in PDF, TIFF / JPEG in DWG, DWF in DWG / DXF und HPGL in DWG / DXF um.



Print2CAD verwendet nicht nur Konvertierungs- und Vektorisierungsmethoden, sondern auch OCR (Optical Character Recognition), um den Inhalt einer PDF-Datei oder Raster zu rekonstruieren. Das Programm kann auch PDF-Text, der bereits in Polylinienfelder zerlegt wurde, und/oder Pixelbilder als voll editierbaren CAD-Text erkennen.



Print2CAD erkennt gestrichelte oder gepunktete Linentypen und verbindet diese zu einer geeigneten CAD Linie und/oder Polylinie mit einem Linientyp. Die Linientypen können einen beliebigen Neigungswinkel aufweisen.



Print2CAD kann die konvertierte Zeichnung genau anpassen und mit Hilfe einer beliebigen Anzahl von beliebigen Kalibrierpunkten drehen.

Zum Beispiel kann man sicher sein, dass nach der Konvertierung eine 3 Meter dicke Mauer 3 Meter und nicht 2,9 Meter dick sein wird. Ebenso wird eine horizontale Linie  nach der Umwandlung horizontal bleiben.



Print2CAD wandelt Dateien in DWG Version 14, 2000-2018 oder DXF Version 12, 2000-2018 um. Alle Vektoren, Linien, Kreise, Bögen, Flächen, Splines, Texte und Pixelbilder werden in DWG oder DXF übertragen. Die Pixel-Bilder können in Vektoren eingebettet oder in separate Dateien umgewandelt werden. Spezielle Funktionen generieren Kreise und Bögen. Die Schichtstruktur der PDF-Datei wird erhalten. Wenn diese nicht  vorhanden ist, kann sie auf  Grundlage der Farbe oder Linienbreite erzeugt werden. PDF-Zeichen werden zusammengefasst,  um einen neuen Text zu erstellen. PDF-Eigenschaften wie Strichstärken und Linientypen werden auch in CAD-Objekte umgewandelt.



Print2CAD wandelt PDF-Farben in den CAD-Index der Farben oder vollständige RGB Farben um. Print2CAD unterstützt auch TTF-Schriften. Bei mehrseitigen PDF-Dokumenten kann man festlegen, welche Seiten zu konvertieren sind.



Behandlung von Texten

In PDF-Dateien sind die Texte normalerweise als einzelne Buchstaben mit eigenen Einfügepunkten definiert. Spezielle Funktionen binden diese Buchstaben zu Textketten, damit diese in CAD bearbeitet werden können. Die Windows System-Fonts werden voll unterstützt.



Wenn eine PDF-, HPGL-, DWF- oder TIFF-/JPEG-Datei Texte beinhaltet, die mit Hilfe von Schraffuren, Linien oder Pixelbildern dargestellt werden, können diese Texte mit Hilfe der integrierten OCR-Methode (Mustererkennung) in voll editierbare CAD-Texte konvertiert werden. Dazu stehen viele ausgereifte Werkzeuge (z.B. manuelle Separation) zur Verfügung.

Behandlung von Elementen

In PDF-Dateien sind die Linien und Schraffuren normalerweise als einzelne Pfade und Bézierkurven definiert. PDF kennt keine Kreise und Bögen - diese sind dort als Bézierkurven definiert. Spezielle Funktionen konvertieren die Pfade und Bézierkurven in CAD-Linien, -Polylinien, - Kreise, -Bögen und Schraffuren.





Vektorisierung, OCR, Mustererkennung und Eichung

  • Print2CAD konvertiert und vektorisiert Rasterbilder aus PDF-, HPGL-, DWF-, TIFF- und JPEG-Dateien.
  • Die Eingabedateien können aus gescannten Zeichnungen erstellt werden und verschiedene Qualitätsstufen darstellen.
  • Mit Hilfe der Vektorisierung (Raster to Vector Method) werden alle Linien, Kreise und Bögen erkannt.
  • Mit Hilfe von OCR (Optical Character Recognition) werden die Texte als vollständige CAD-Texte erkannt.
  • Mit Hilfe von Mustererkennung (Pattern Recognition) werden die Linientypen "Gestrichelt" und "Strichpunkt" erkannt.
  • Mit Hilfe von Eichung der Koordinaten (Calibration) können sehr präzise Koordinaten zugewiesen werden.

Anfragen über unser Kontaktformular oder an team@planify.de. Wir beraten Sie auch gerne telefonisch unter 0821-449 749 02.
