Allgemeine Anforderungen

• Zwingende bodenkundliche Begutachtung mit Schürfgrube oder Sondierung bis 1,0m unter Sohle

• K(f)-Wert: 5x10^-6m/s bis 5x10^-3m/s

• Mindestversickerfläche: 1m²/E

• Bemessung der Versickerungsfläche in Abhängigkeit von Wasserdurchlässigkeit und hydraulischer Spitzenbelastung
• Mindestversickerungsfläche für 4 EW: 4m2
• Versickerungsleistung

  • 5x10^-3m/s = 20,0l/s
  • 5x10^-5m/s = 0,20l/s
  • 5x10^-6m/s = 0,02l/s

Versickerungsschacht

• Sickeröffnungen >= 5cm2
• Verfüllung mit gebrochenem Natursteinschotter
• Abstand zum Grundwasser >=0,6m
• Versickerungsfläche = Wandfläche des mit Kies/Schotter aufgefüllten Grubenraumes

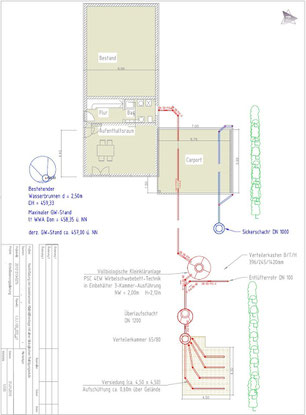

Im Beispiel Versickerung mit Rigolen und Verteilerkammer

- Verteilerkammer:
- 4 Stränge
- Bemessung 458,35 HGW aus der Grundwasserkarte
- Abstände nach DIN 4261 Teil 5
- Grabensohle >0,6 über HGW
- Abstand Rigolen 0,60m

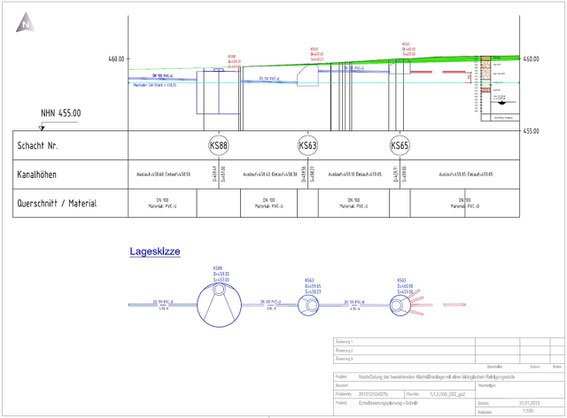

- Versickerungsanlage mit Koten versehen und Darstellung im Schnitt
